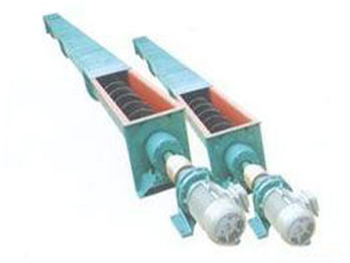

U型螺旋輸送機

      U型螺旋輸送機概述：
      U型螺旋輸送機便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。螺旋輸送機通常由螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。
      螺旋輸送機本體由頭節、中間節、尾節三部分組成。一般情況下，出廠總裝時將螺旋輸送機中間節按長度長短依次排列,長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
      在螺旋輸送機頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。
      U型螺旋輸送機規格及特點：
      螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，每隔0.5米一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。
      螺旋機本體由頭節、中間節、尾節三部分組成。一般情況下，出廠總裝時將螺旋輸送機中間節按長度長短依次排列,長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
      在螺旋輸送機頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。
      主要技術規范：
型號
規格
螺旋
直徑
mm
D
螺距
mm
s
轉速
r/min
n		 標準體積輸送量 轉速
r/min		 標準體積輸送量 轉速
r/min		 標準體積輸送量 轉速
r/min		 標準體積輸送量
Iv(m3/h) Iv(m3/h) Iv(m3/h) Iv(m3/h)
￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠ ￠
0.45 0.33 0.15 n 0.45 0.33 0.15 n 0.45 0.33 0.15 n 0.45 0.33 0.15
小
型		 LS100 100 100 140 3.0 2.2 1.0 112 2.4 1.7 0.8 90 1.9 1.4 0.6 71 1.5 1.1 0.5
LS125 125 125 125 5.2 3.8 1.7 100 4.1 3.0 1.4 80 3.3 2.4 1.1 63 2.6 1.9 0.9
LS160 160 160 112 9.7 7.1 3.2 90 7.8 5.7 2.6 71 6.2 4.5 2.1 56 4.9 3.6 1.6
LS200 200 200 100 16.9 12.4 5.6 80 13.5 9.9 4.5 63 10.7 7.8 3.6 50 8.5 6.2 2.8
中
型		 LS250 250 250 90 29.7 21.8 9.9 71 23.5 17.2 7.8 56 18.5 13.6 6.2 45 14.9 10.9 5.0
LS315 315 315 80 52.9 38.8 17.6 63 41.6 30.5 13.9 50 33.1 24.2 11.0 40 26.4 19.4 8.8
LS400 400 355 71 85.3 62.5 28.4 56 67.3 49.3 22.4 45 54.1 39.6 18 36 43.2 31.7 14.4
大
型		 LS500 500 400 63 133.2 97.7 44.4 50 105.8 77.6 35.3 40 84.6 62.0 28.2 32 67.7 49.6 22.6
LS630 630 450 50 188.9 138.5 63.0 40 151.1 110.8 50.4 32 120.9 88.6 40.3 25 94.4 69.3 31.5
LS800 800 500 40 270.7 198.5 90.2 32 216.6 158.8 72.2 25 169.2 124.1 56.4 20 135.4 99.3 45.1
特
大
型		 LS1000 1000 560 32 379.0 277.9 126.3 25 296.1 217.1 98.7 20 236.9 173.7 79.0 16 189.5 139.0 63.2
LS1250 1250 630 25 520.5 381.7 173.5 20 416.4 305.4 138.8 16 333.1 244.3 111.0 13 270.7 198.5 90.2

物料塊度 物料磨琢性 充填系數 K A
粉狀 無磨琢性 半磨琢性 0.35-0.40 0.0415 75
粉狀 磨琢性 0.25-0.30 0.0565 35
小塊狀 a<60mm 無磨琢性 半磨琢性 0.25-0.30 0.0537 45
小塊狀 a<60mm 磨琢性 0.20-0.25 0.0645 25
